Тепловые камеры ЖБИ (ТК) используются в водопроводах, канализационных и газовых сетях, которые применяются в подземных коммуникациях для эксплуатации в среде не агрессивной или же слабоагрессивной.
Размещаясь под слоем грунта, тепловые камеры обеспечивают хорошую работу теплотрасс и газопроводов.
Теплокамеры ТК ЖБИ сборные состоят из верхнего, среднего, нижнего блока. Соединяются блоки между собой при помощи приваренных закладных деталей.
Тепловые камеры транспортируются на строительные объекты в разобранном и собранном виде. А также, тепловые камеры отличаются от других изделий ЖБИ высокими показателями качества, они обладают повышенным коэффициентом прочности и водонепроницаемости.

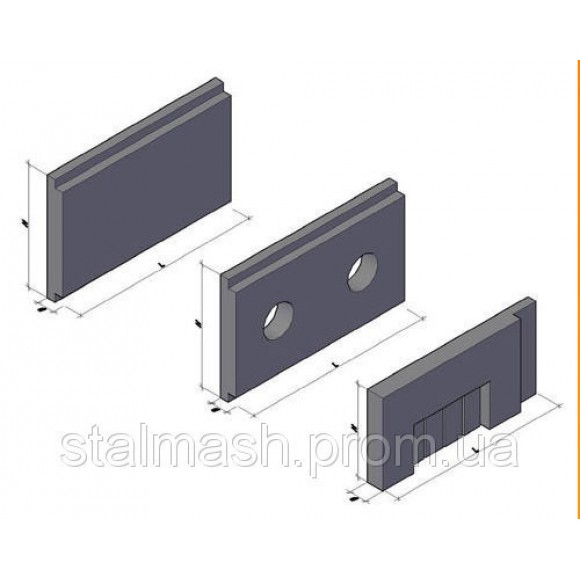

Боковые стенки теплокамер
Наименование | Размеры, мм. | Масса, т. | ||
L | В | Н | ||
КС1 (ПС21.11.2) | 2100 | 1050 | 200 | 0,9000 |
КС2 (ПС27.11.2) | 2700 | 1050 | 200 | 1,1700 |
КСЗ (ПСЗЗ.11.2-1) | 3300 | 1050 | 200 | 1,4500 |
КС4 (ПС33.11.2) | 3300 | 1050 | 200 | 1,4500 |
КС5 (ПС39.11.2) | 3900 | 1050 | 200 | 1,6500 |
КС6 (ПС45.11.2) | 4500 | 1050 | 200 | 1,9200 |
КС7 (ПС45.11.2-1) | 4500 | 1050 | 200 | 1,9200 |
КС8 (ПС51.11.2) | 5100 | 1050 | 200 | 2,2350 |
КС9 (ПС27.11.2-1) | 2700 | 1050 | 200 | 1,1700 |
Перекрытия теплокамер
Наименование | Размеры, мм. | Масса, т. | ||
L | В | Н | ||
КП2 (ПП22.14.2) | 2200 | 1390 | 200 | 1,3600 |
КПЗ (ПП34.14.2) | 3400 | 1390 | 200 | 2,0200 |
КП4 (ПП46.14.2) | 4600 | 1390 | 200 | 2,8600 |
КП5 (ПП122.22.2) | 2200 | 2200 | 200 | 2,3200 |
Наименование | Размеры, мм. | Масса, т. | Цена за ед. грн. | ||
L | В | Н | |||
КПД-1 (ПП22.6.2) | 2200 | 590 | 200 | 0,6500 | Договорная |
КПД-2 (ПП34.6.2) | 3400 | 590 | 200 | 1,0000 | Договорная |
КПД-4 (ПП46.6.2) | 4600 | 590 | 200 | 1,3650 | Договорная |
Камеры тепловые предназначены для прокладки подземных комуникации. Камеры тепловые применяются на сетях водопровода, канализационных и газовых сетях, предназначены для использования в подземных коммуникациях для эксплуатации в слабоагрессивной среде.
Располагаясь под слоем грунта, тепловые камеры обеспечивают качественную работу теплотрасс, а так же газопроводов.
От исправности того участка труб, который располагается в тепловой камере, зависит эффективность работы всей системы в целом. Исходя из этого, камеры должны отличаться особенно высокими показателями качества. Так, например, они обладают повышенным коэффициентом прочности и водонепроницаемости.
Согласно ГОСТу, бетон, из которого изготавливаются камеры, должен соответствовать классу водонепроницаемости W-4 и выше, и классу морозостойкости не ниже F-150. По своей конструкции, тепловая камера состоит из нижнего блока, средней панели, среднего, а так же верхнего блока и может поставляться как в укомплектованном, так и в разобранном виде.
Тепловые камеры состоят из элементов:
Сортамент тепловых камер.
Для обогрева нескольких комнат в загородном доме Вам необходимо использовать систему воздушного отопления, состоящую из тепловой камеры и воздуховодов.
Принцип работы такой системы воздушного отопления достаточно прост. Холодный воздух поступает в камеру через нижние решетки для холодного воздуха.
В тепловой камере этот воздух нагревается от Канадской печи. Далее нагретый воздух через верхние решетки для теплового воздуха поступает в помещение, где стоит тепловая камера. В другие помещения нагретый воздух поступает по утепленным воздуховодам, которые подсоединены к верху тепловой камеры.
Монтаж тепловой камеры также не сложен. Каркас тепловой камеры делается из оцинкованного металлического профиля (используется для монтажа гипсокартонных систем). Далее к каркасу крепятся листы из оцинкованной стали с предварительно вырезанными отверстиями под решетки, ревизионную дверку и т.д. После этого, снаружи к оцинкованным листам крепится теплоизоляция (базальтовый утеплитель типа Rockwood либо аналог).
Смонтировав тепловую камеру, Вы можете оформить ее в виде камина или украинской печи. Для этого используется декоративная отделка из кирпича, изразца, декоративной плитки либо других негорючих отделочных материалов.
