Лежни железобетонные (элементы кабельных трансформаторных блочных подстанций (КПТБ)) сплошного сечения предназначены для устройства трансформаторных подстанций и работают в сочетании с фундаментной подготовкой под трансформаторы и другое подстанционное оборудование.
Наименование изделия | Размеры, мм | Марка бетона | Объем, м3 | Вес, т | Цена, руб | ||
длина (L) | ширина (В) | высота (h) | |||||
ЛЖ 16 | 1600 | 400 | 500 | 200 | 0,17 | 0,43 | * |
ЛЖ 28 | 2800 | 400 | 500 | 200 | 0,3 | 0,75 | * |
ЛЖ 44 | 4400 | 400 | 500 | 200 | 0,48 | 1,2 | * |
ЛЖ 60 | 6000 | 400 | 500 | 200 | 0,65 | 1,63 | * |
ЛЖ 84 | 8400 | 400 | 500 | 200 | 0,91 | 2,28 | * |
ЛЖ 104 | 10400 | 400 | 500 | 200 | 1,13 | 2,83 | * |
Лежни ЛЖ обеспечиваются необходимыми закладными элементами для монтажа оборудования.
Код ОКП 58 2421, код КУГН 15011.
Лежни железобетонные выпускают по серии 3.407.1-157.

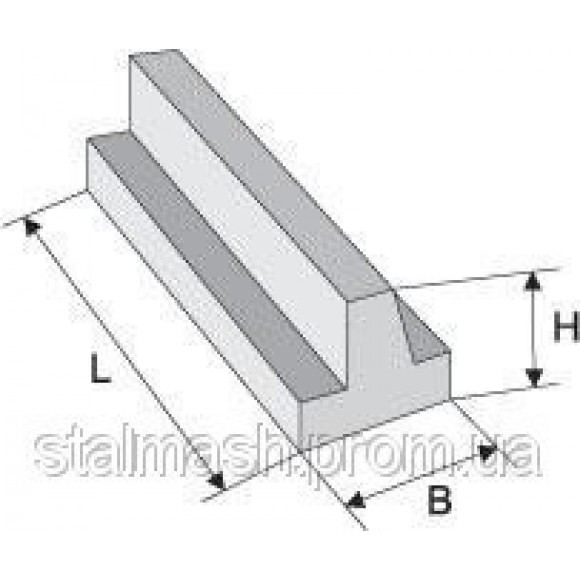

Лежни железобетонные (лежень ЛЖ 1 6, лежень ЛЖ 16, лежень ЛЖ 1.6, ЛЖ 16, лежень ЛЖ 28, ЛЖ 28, лежень ЛЖ 4.4, ЛЖ 4.4, ЛЖ 44, ЛЖ 60, ЛЖ 84) представляют собой балочную железобетонную конструкцию Т-образного сечения. Лежни ЛЖ изготавливают из бетона тяжелых марок. Железобетонные лежни серии 3.407.1-157.1 имеют сечение с унифицированными размерами: высота изделия 500 мм., ширина «пяты» — 400 мм.
Железобетонные лежни (ЛЖ 16, ЛЖ 28, ЛЖ 44, ЛЖ 60, ЛЖ 84) используются в качестве фундамента для оборудования, которые исключают контакт деталей оборудования с землей.
Лежни ЛЖ монтируются на гравийную подготовку или уплотненный грунт, а сверху монтируется оборудование открытых распределительных устройств. При монтаже широкая часть лежня укладывается на грунт, а на узкую часть устанавливается оборудование.
При строительстве электроподстанций напряжением 35-500 кВ часто используются лежни ЛЖ.
Железобетонные лежни ЛЖ выдерживают большие нагрузки от массы оборудования, а также поглощают вибрации от транформаторных установок и прочего распределительного обрудования.
Лежни железобетонные изготавливают различной длины для разных видов оборудования с различными габаритными размерами, что позволяет устойчиво опирать агрегаты, равномерно распределять вертикальные нагрузки, поглощая колебания.
Для обеспечения высокой прочности изделий лежни армируют сварными каркасами из высокопрочной стали класса класса A-I и A-III. Стальные изделия проходят обработку от коррозия.
Большая масса изделий позволяет им без смещений и сдвигов передавать нагрузки на основание.
Маркировка изделий:
Маркировка лежней ЛЖ содержит наименование и длину лежня в дм.
ЛЖ 28
ЛЖ — лежень железобетонный
28 — длина лежня в дм.
