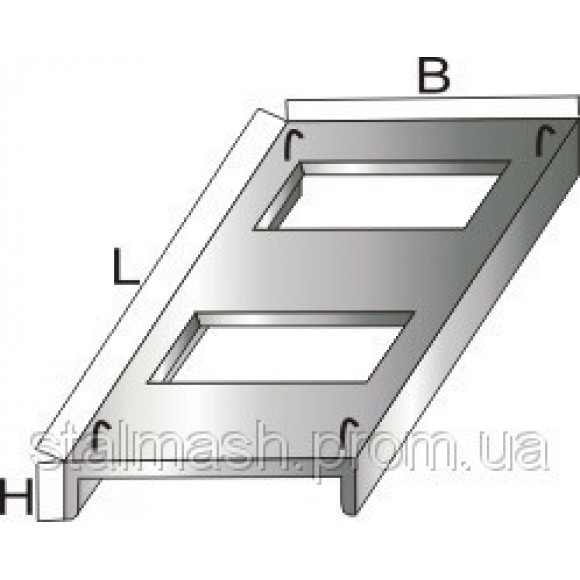

Лотки, плиты, бруски УБК, БК

Лотки, плиты, бруски (УБК, БК)

• Плиты подстанций (ПН, НСП, ПФ)

Серия 3.407-102 вып. 1 (Унифицированные железобетонные элементы подстанций 35-500 кВ)
Марки бетона — 200, 300
Морозостойкость — F100 циклов
Код ОКП 582421
Код КУГН 15011

УБК-1, УБК-2, УБК-5

Лотки и плиты используются для наземной прокладки кабелей на ОРУ 35-500 кВ.

УБК-9А

Плиты железобетонные используются при сооружении открытых распределительных устройств подстанций основного и вспомогательного назначения, а также для прокладки кабелей под автодороги.

БК-11А, БК-12А

Элементы БК используются для наземной прокладки кабельных трасс.

Лотки УБК предназначены для прокладки различных кабельных сетей при строительстве распределительных узлов энергоподстанций различного назначения. При этом они чаще служат для наземной укладки линий до открытых распределительных устройств, а плиты УБК используются для прокладки кабелей под автодороги. Бруски БК применяются при прокладке кабельных трасс по земле. Эта группа жби, изготавливаемая по ГОСТ 23009-78, носит название унифицированные элементы подстанций 35 — 500кв. Основным ее назначением является защита электросетей от попадания влаги и механических повреждений. Однако реальный спектр использования этих изделий гораздо шире: из лотков УБК часто делают системы поверхностного водоотвода в жилищном и промышленном строительстве, в них прокладывают трубы в непроходных коллекторах и даже используют в качестве разработке дренажных систем на автомагистралях. Причины такой популярности — невысокая стоимость, небольшой вес и габаритные размеры, плюс удобство монтажа.
